# yPlot介绍

> 这款软件可以将串口接受到的数据以波形的方式显示，方便查看数据和调试参数。在电赛等一些场合用来调试PID参数非常方便。
> 在刚开始参加比赛的时候做无人机，全靠肉眼调参，然后一遍又一遍的修改参数，编译程序，下载程序。效率低而且慢。后来了解到有软件示波器，用过匿名的，用过山外调试助手，但是他们看波形还行，在线修改参数不方便。后来又了解到一个叫做serialplot的软件，非常好用，但是发送参数还是感觉不合适。所以就想着自己开发一款软件用来调参。
> 这款软件UI清新，通信协议简单，发送命令、波形名称显示等更多考虑到舒适性的问题。波形显示窗口使用的是Qt自带的QCustomPlot控件。

#### 特点：
*   自适应数据通道，自动添加线条名称

*   支持超大数据量显示不卡顿

*   支持多种波特率

*   界面美观、性能强劲

*   PID调试神器

*   鼠标操作非常方便

*   发到上位机的数据类型只能是 float 型 ！！！

**开发环境**

*   QT5.9.8

**项目开源仓库链接**

*   github：[https://github.com/syuan7/y-serialplot](https://github.com/syuan7/y-serialplot "https://github.com/syuan7/y-serialplot")

**下载安装包**

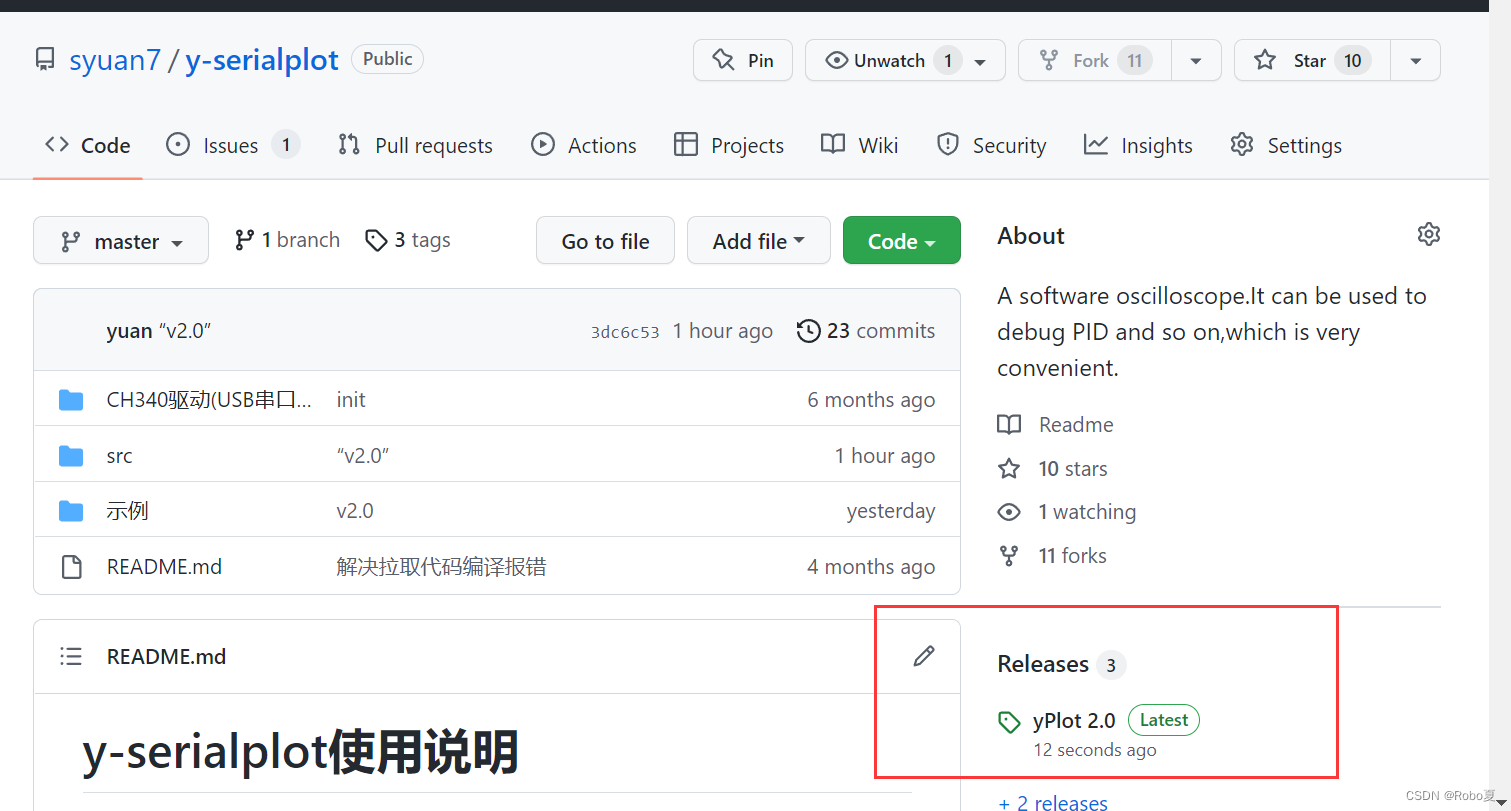

* 在上面了连接中选择这里![在这里插入图片描述](https://img-blog.csdnimg.cn/a6722c8e8f5d40e5965c952c27e8edca.png)

<center><img src="https://img-blog.csdnimg.cn/5e8bdec865cc4be9aba0dfeeeb617c98.png" width="60%"></center>


# 使用帮助

## 1 软件页面说明

### 📌 鼠标操作

*   左键框选放大

*   右键按住可拖动线条

*   单击右键视图复位

*   左击线条突出显示

*   左击图例隐藏线条

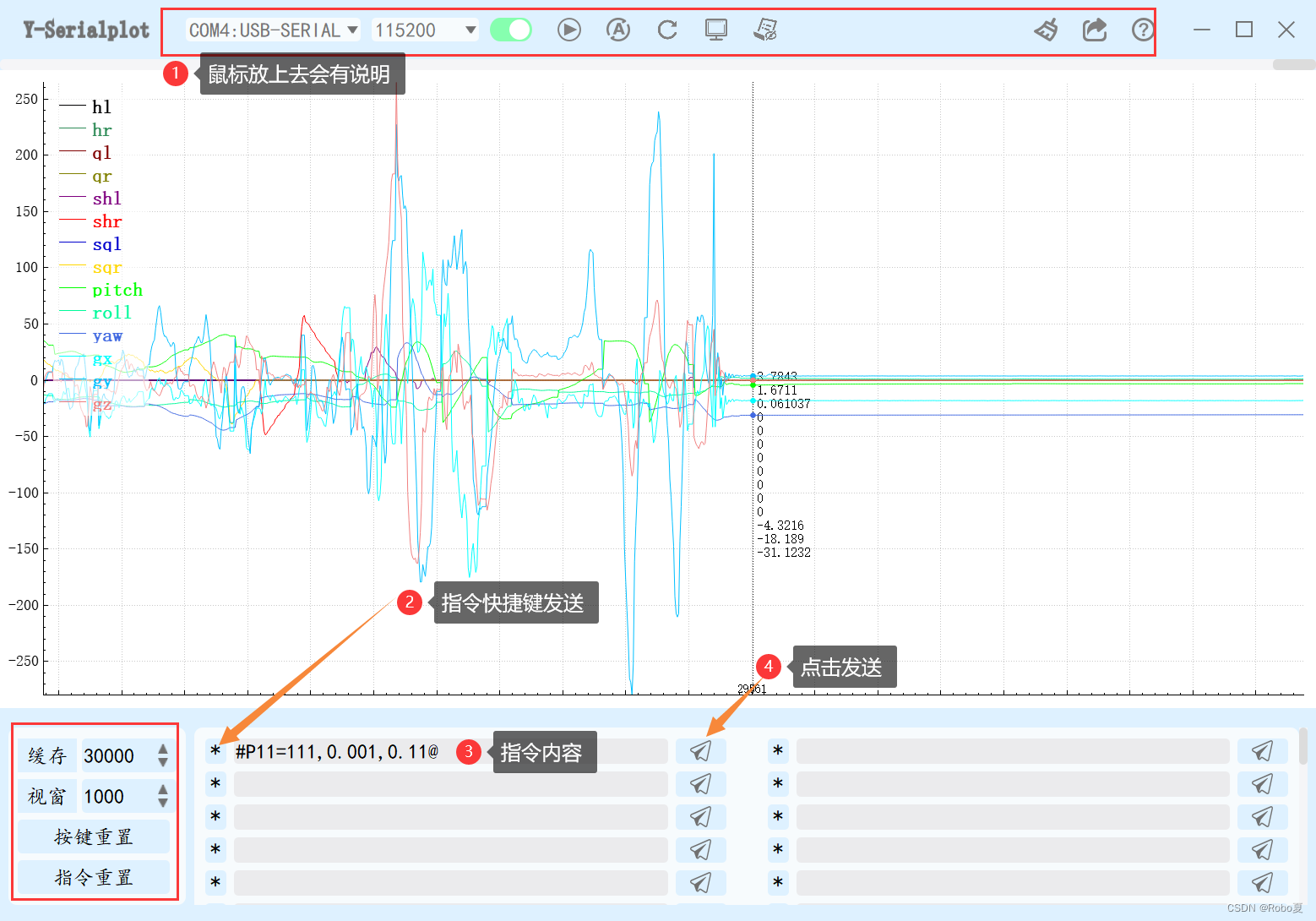

*   按钮功能
![在这里插入图片描述](https://img-blog.csdnimg.cn/d44a3dbfce8d4dfba4c714a4c68526ee.png)

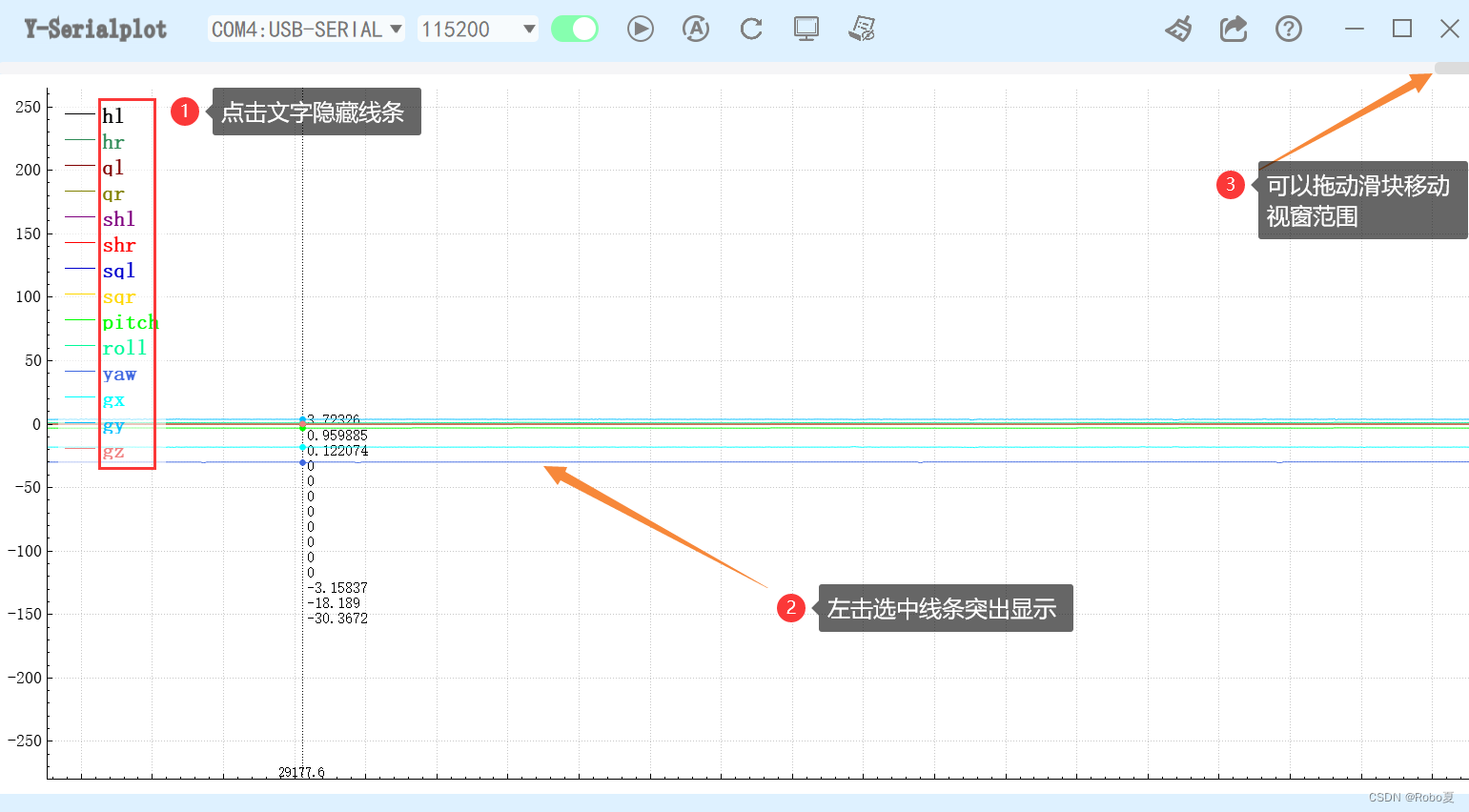

*   视窗操作

![在这里插入图片描述](https://img-blog.csdnimg.cn/5940c20a6bee4268be819de1b17ed7d4.png)

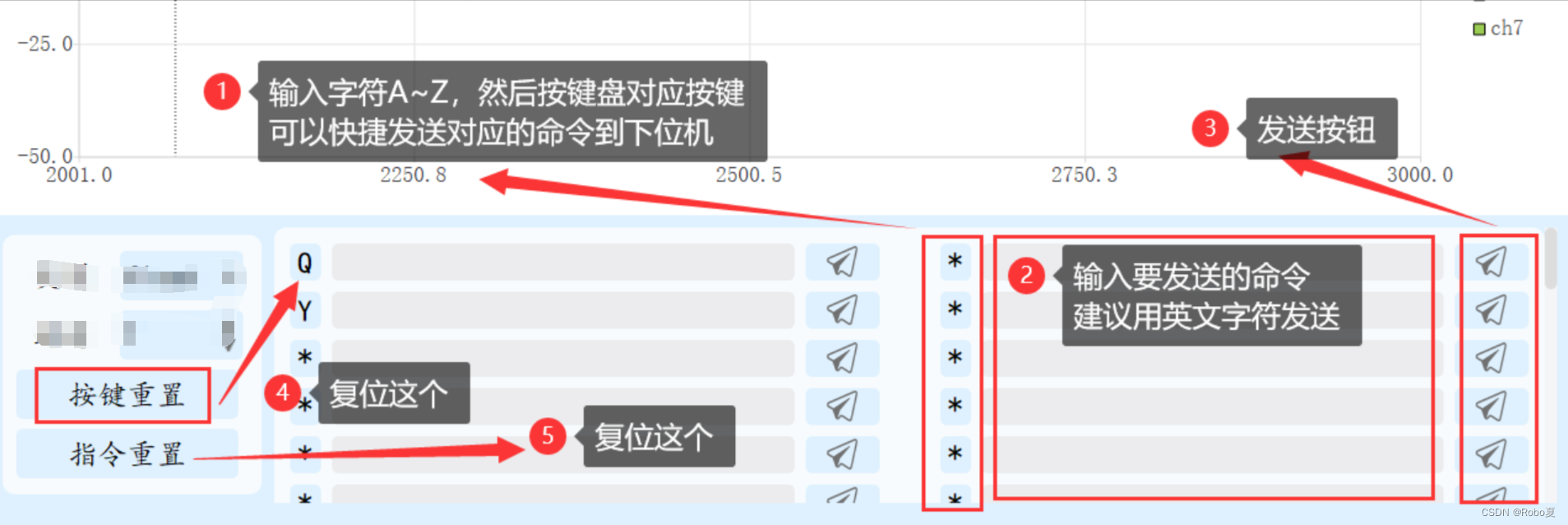

*   命令发送区域

![在这里插入图片描述](https://img-blog.csdnimg.cn/f00c827e23be42a185f9817d339d46a3.png)


命令的发送有：按对应的快捷键，鼠标点击发送按钮，输入指令后按下回车键，这三种发送方式。使用起来更加方便。

## 2 如何连接下位机

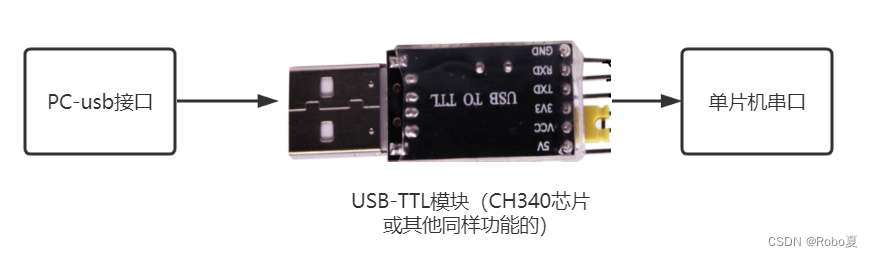

*   有线连接

![在这里插入图片描述](https://img-blog.csdnimg.cn/ee99181bdc1647c09995702b0890f722.png)

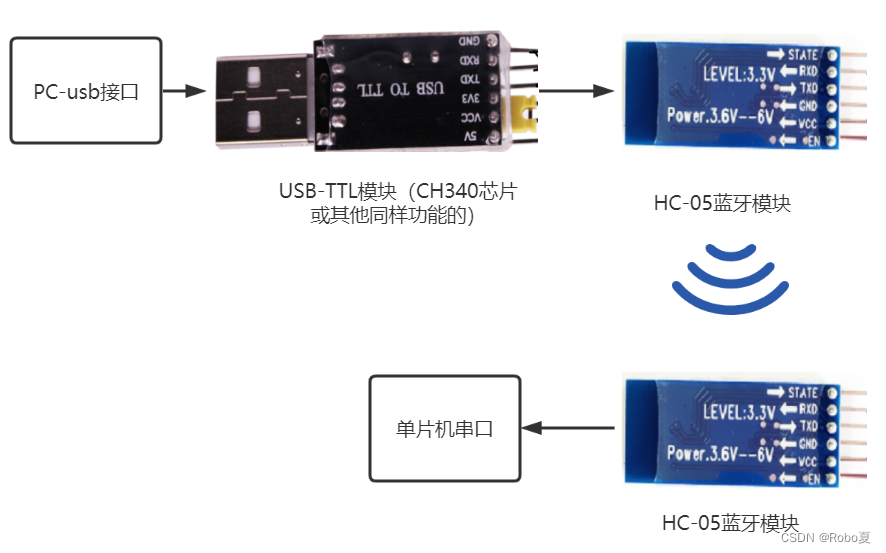

*   无线连接

![在这里插入图片描述](https://img-blog.csdnimg.cn/a5cf1621dede483aa84775cdd0eec116.png)


单片机的串口能够被电脑识别，必须要有USB-TTL转接模块才行。因为一般单片机的串口为TTL电平信号，和USB接口的电平信号不兼容，因此需要特殊的芯片进行转接。常用的芯片有CH340和CP2102。

**然后使用USB-TTL模块需要根据芯片信号，安装驱动。**

驱动安装好了之后，应该能够在电脑的设备管理器中看到该串口设备。（下图中的芯片为CH340芯片）

![在这里插入图片描述](https://img-blog.csdnimg.cn/7e91024d002040028afa4f2feda6c8b2.png)


这里提供了CH340的驱动，一起放在软件目录下了。

如果安装失败，可以尝试先点击卸载，然后再点击安装。

![在这里插入图片描述](https://img-blog.csdnimg.cn/5e4d8b4f1e5f4eb5a730dc2511ac9437.png)


## 3 通信协议说明

正确连接设备之后，需要在设备中按照本节通信协议编写波形发送程序，本软件才能显示数据波形。

### 3.1 下位机向软件发送波形的协议

为了能够自动适应波形通道的名称，通信协议分为两段。

*   注意：**软件和STM32使用的均是小端模式。**

*   第一段：name字段

    |    | 帧头     | ch1的名称        | 分隔符  | ch2的名称        | 分隔符  | chn的名称 | 帧尾     |
    | -- | ------ | ------------- | ---- | ------------- | ---- | ------ | ------ |
    | 字符 | AABBCC | name1         | ,    | name2         | ,    | ...    | CCBBAA |
    | 备注 |        | 任意长度的字符串，不能中文 | 英文逗号 | 任意长度的字符串，不能中文 | 英文逗号 | ....   |        |

    **例：AABBCCch1,ch2,ch3CCBBAA**

*   第二段：数据字段

    |    | 帧头     | ch1的数据        | ch2的数据     | chn的数据     | 帧尾     |
    | -- | ------ | ------------- | ---------- | ---------- | ------ |
    | 字符 | DDEEFF | 123           | 123        | ...        | FFEEDD |
    | 备注 |        | 数据类型为上位机设置的类型 | 所有通道数据类型一致 | 所有通道数据类型一致 |        |

**例：DDEEFF12asdfas#@#\$345678FFEEEDD**

中间一段莫名其妙的字符，应该可以在第4节的发送函数中得到答案。

### 3.2 上位机向下位机发送指令的协议

*   这个协议根据下位机的解析程序确定，可以自己决定发送什么，只要自己能够正确解析就行。

*   这里说明提供的STM32示例程序中使用的通信协议。

    |    | 控制字段   | 分隔符 | 数据1     | 分隔符  | 数据2     | 分隔符  | 数据3     | 结束控制符 |
    | -- | ------ | --- | ------- | ---- | ------- | ---- | ------- | ----- |
    | 字符 | 3个char | =   | 1个float | 英文 , | 1个float | 英文 , | 1个float | #     |

**例：PID=10.21,21.21,13.31#**

直接输入浮点数就行，下位机中使用C语言的标准库进行格式化。

### 4 STM32示例程序

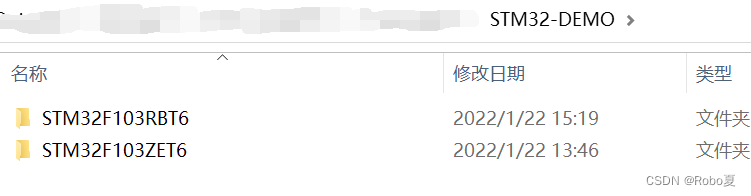

在软件包中提供了STM32F103的示例工程。默认使用本软件的同学有STM32或者单片机开发基础。所以就不介绍工程结构和串口初始化部分的程序。没有基础的同学可以可以自行学习一下。

下面主要介绍波形发送、命令接受的程序。

![在这里插入图片描述](https://img-blog.csdnimg.cn/dcc0e791a1aa472cb03450ce04b1cc94.png)


### 4.1 波形发送

例程中使用的是 STM32 的串口1进行数据收发。

1.  波形发送业务代码

```c
void send_wave(void)
{
  //定义通道名帧头帧尾
  u8 frameNameHead[] = "AABBCC";
  u8 frameNameEnd[] = "CCBBAA";

  //定义数据帧头帧尾
  u8 frameDataHead[] = "DDEEFF";
  u8 frameDataEnd[] = "FFEEDD";

  //定义通道名
  u8 name[] = {"sin(x),cos(x),cos(2x),2cos(x),P,I,D"};

  //赋值数据
  float channels[7];
  channels[0] = datas[0];
  channels[1] = datas[1];
  channels[2] = datas[2];
  channels[3] = datas[3];
  channels[4] = cmd_P;
  channels[5] = cmd_I;
  channels[6] = cmd_D;


  //通过串口1，向上位机发送数据
  usart_senddatas(USART1,frameNameHead,sizeof(frameNameHead)-1);
  usart_senddatas(USART1,name,sizeof(name)-1);
  usart_senddatas(USART1,frameNameEnd,sizeof(frameNameEnd)-1);

  usart_senddatas(USART1,frameDataHead,sizeof(frameDataHead)-1);
  usart_senddatas(USART1,(u8*)channels,sizeof(channels));
  usart_senddatas(USART1,frameDataEnd,sizeof(frameDataEnd)-1);

}
```

12行的通道名称，是一个字符串，不同通道之间以 `英文逗号,` 间隔，上位机中设置了多少个通道就写多少个名字。

15行定义了发送的数据数组，数组类型需要和上位机中设置的类型一样一致。数组成员数量需要和上位机中设置的通道数量一致。

16\~19行对数组赋值。数据是 `getdatas()` 函数生成的三角函数。

20\~22行对数组赋值。数据是 `get_cmd()` 函数获取的上位机设置的PID数值。

26\~32行使用串口1，通过数据指针将数据发出。`usart_senddatas（）` 函数是自己是自己实现的串口多字节发送函数。

1.  波形发送驱动

```c
void usart_senddatas(USART_TypeDef* USARTx,u8* addr,int size)
{
  while(size--) //判断数据发送完没有
  {
    while(USART_GetFlagStatus(USARTx,USART_FLAG_TC) == RESET);//等待上一个byte的数据发送结束。
    USART_SendData(USARTx,*addr);//调用STM32标准库函数发送数据
    addr++; //地址偏移
  }
}
```

### 4.2 接收代码

1.  接收驱动（串口中断函数）

*   这个函数不需要我们调用它，它会在单片机串口每接收到1Byte数据时自动调用。比如发了发送一个 hello 字符，单片机就会自动调用5次这个函数。

*   接受到的字符会存在 `usart_readbuff` 数组中，当接收到 `#` 时，会停止将数据保存到数组，并且置位 `usart_readok` ，直到我们处理了这一帧数据。

*   使用这种方法会让程序有层次性，但是会出现数据阻塞（必须要处理了上一帧数据才会接收下一帧数据）。

```c
char usart_readbuff[30] = {0}; //串口接受缓存数组
u8 usart_readok = 0; //一帧数据处理标志
void USART1_IRQHandler(void)                  //串口1中断服务程序
{
  u8 temp;
  static u8 count = 0;  // 接收数组控制变量
  if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //判断是否为接收中断
  {
    temp = USART_ReceiveData(USART1);  //读取接收到的数据,并清除中断标志
    if(temp == '#' && usart_readok == 0)
    {
      usart_readbuff[count] = '#';
      usart_readok = 1;
      count = 0;
    }
    else if(usart_readok==0)
    {
      usart_readbuff[count] = temp; //保存接收到的数据到接收缓存数组
      count++; //数组下标切换
      if(count >= 30) // 防止数据越界
        count = 0;
    }
  }
}
```

1.  解析函数

*   关于 `sscanf()和memset()` 函数大家自行了解。

*   第6行的 `"%3s=%f,%f,%f#"` 字符格式化，和第3.2节的接受函数对应。

```c
u8 usart_get_data(char *cmd,float *d1,float *d2,float *d3)
{
  u8 flag = 0;
  if(usart_readok == 1)
  {
    if(sscanf(usart_readbuff,"%3s=%f,%f,%f#",
                      cmd,d1,d2,d3)==4)
    {
      flag = 1;
    }
    //清除接收完成标志
    memset(usart_readbuff,0,sizeof(usart_readbuff));
    usart_readok = 0;
  }
  return flag;
}
```

1.  接收的业务代码

```c
void get_cmd(void)
{
  char u_buff[10];
  float u_d1,u_d2,u_d3;
  if(usart_get_data(u_buff,&u_d1,&u_d2,&u_d3))
  {
    if(strcmp(u_buff,"PID") == 0) //比较命令控制字符是否为PID
    {
      cmd_P = u_d1;
      cmd_I = u_d2;
      cmd_D = u_d3;
    }
  }
  memset(u_buff,0,sizeof(u_buff));
}
```

### 4.3 波形生成函数

*   **这个函数只是为了在这个示例程序中产生一个波形给大家看。实际使用时用需要观察的数据即可**。

```c
void getdatas(void)
{
  static float x = 0.00f * PI;
  datas[0] = sinf(x);
  datas[1] = cosf(x);
  datas[2] = cosf(2 * x);
  datas[3] = 2 * cosf(x);

  x += 0.05f * PI;
}
```

## 4 如何二次开发

需要二次开发请在文章开头，贴的开源仓库连接中拉取项目。

*   开发环境为 QT5.9.8 + QT Creator

*   编译链为 MinGW（MSVC也可以）

*   项目是在Windows 10系统中开发的。

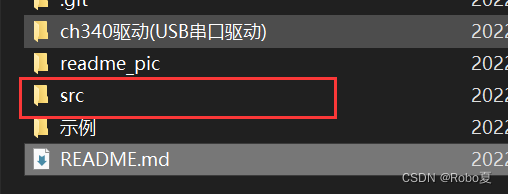

拉取项目后在下图框选的文件夹中使用 `QT Creator` 打开.pro文件即可进行二次开发。

![在这里插入图片描述](https://img-blog.csdnimg.cn/66b0740e3a2c45f2bc88a27754e2c9a7.png)
