# springbootdbflowtest **Repository Path**: jxlhljh/springbootdbflowtest ## Basic Information - **Project Name**: springbootdbflowtest - **Description**: 基于数据库mysql实现工作流介绍及代码实现（附源码） - **Primary Language**: Unknown - **License**: Apache-2.0 - **Default Branch**: master - **Homepage**: None - **GVP Project**: No ## Statistics - **Stars**: 14 - **Forks**: 8 - **Created**: 2022-04-08 - **Last Updated**: 2025-06-24 ## Categories & Tags **Categories**: Uncategorized **Tags**: None ## README @[TOC](基于数据库mysql实现工作流介绍及代码实现（附源码）)

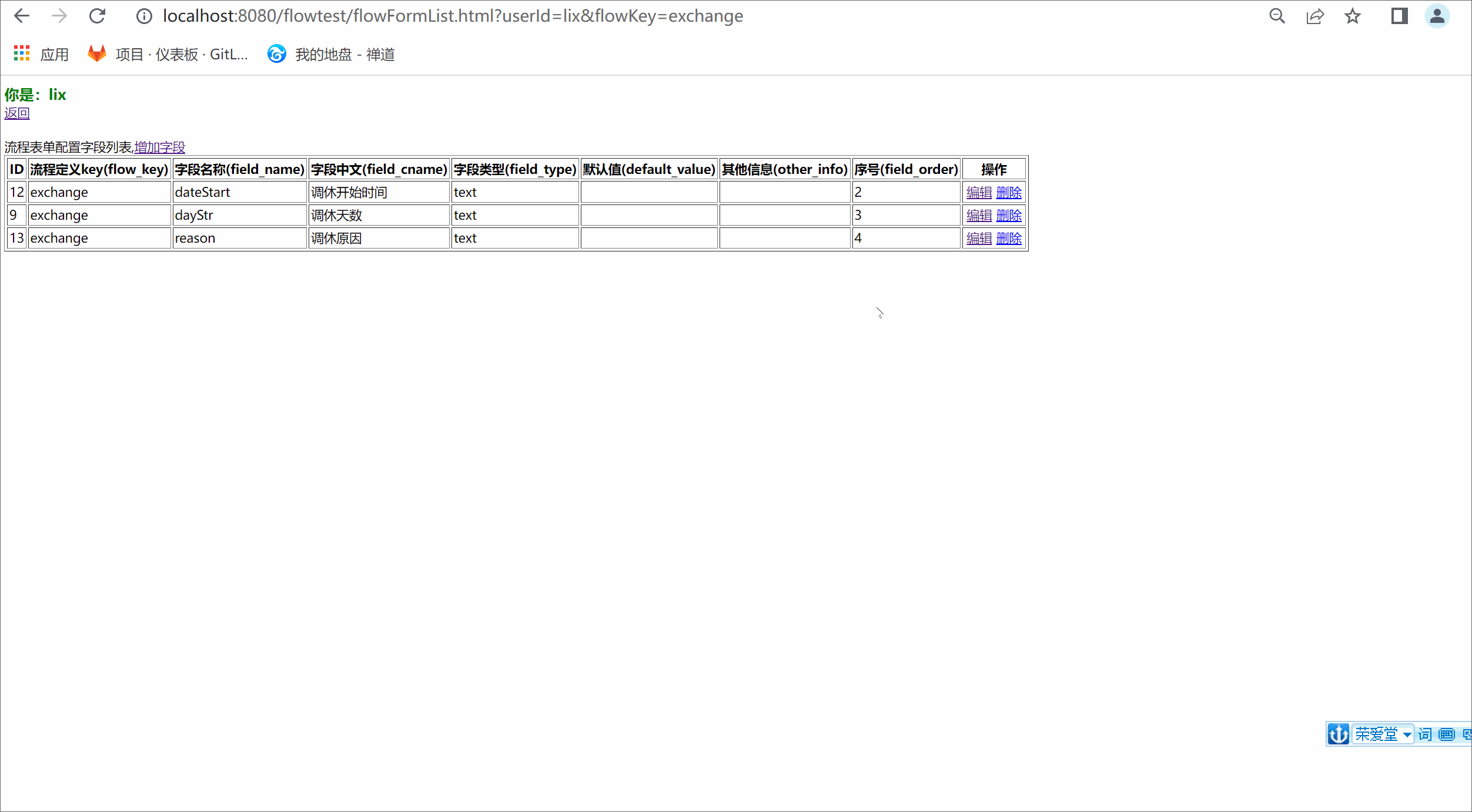

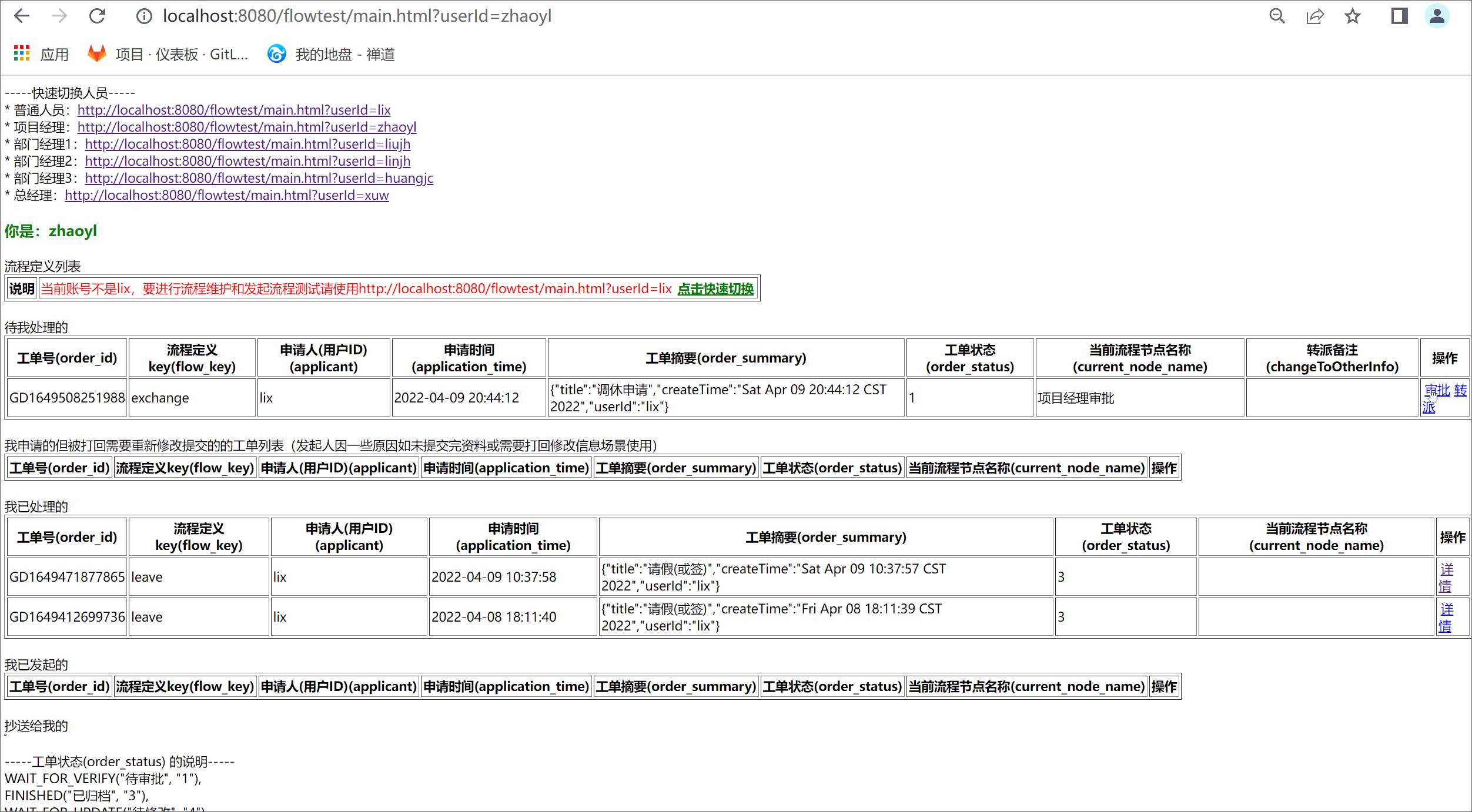

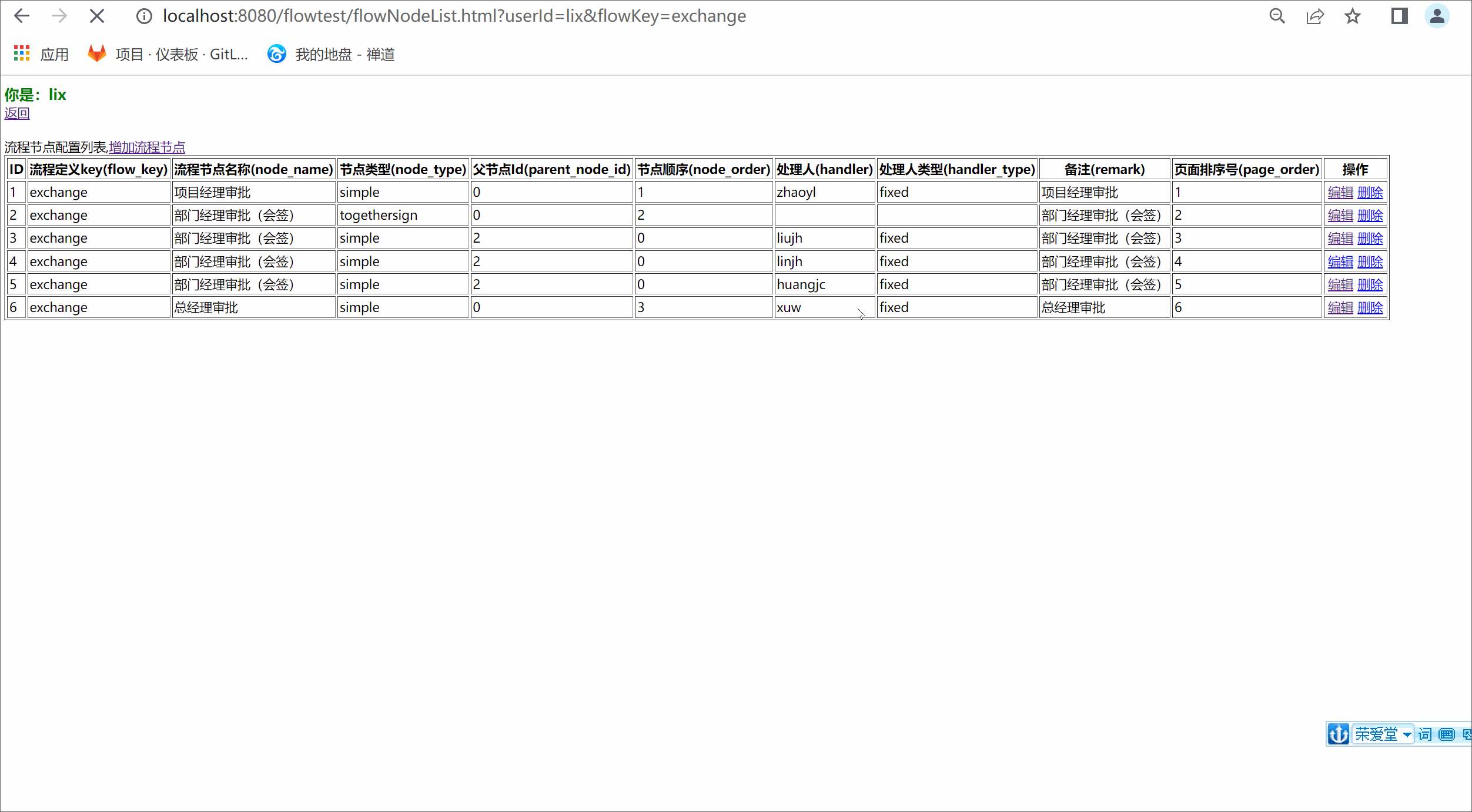

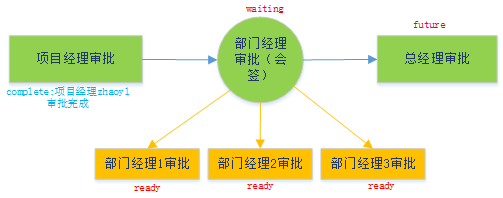

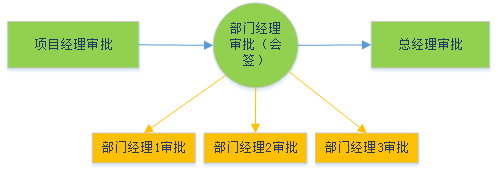

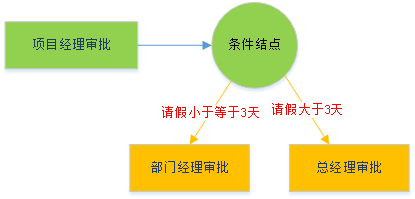

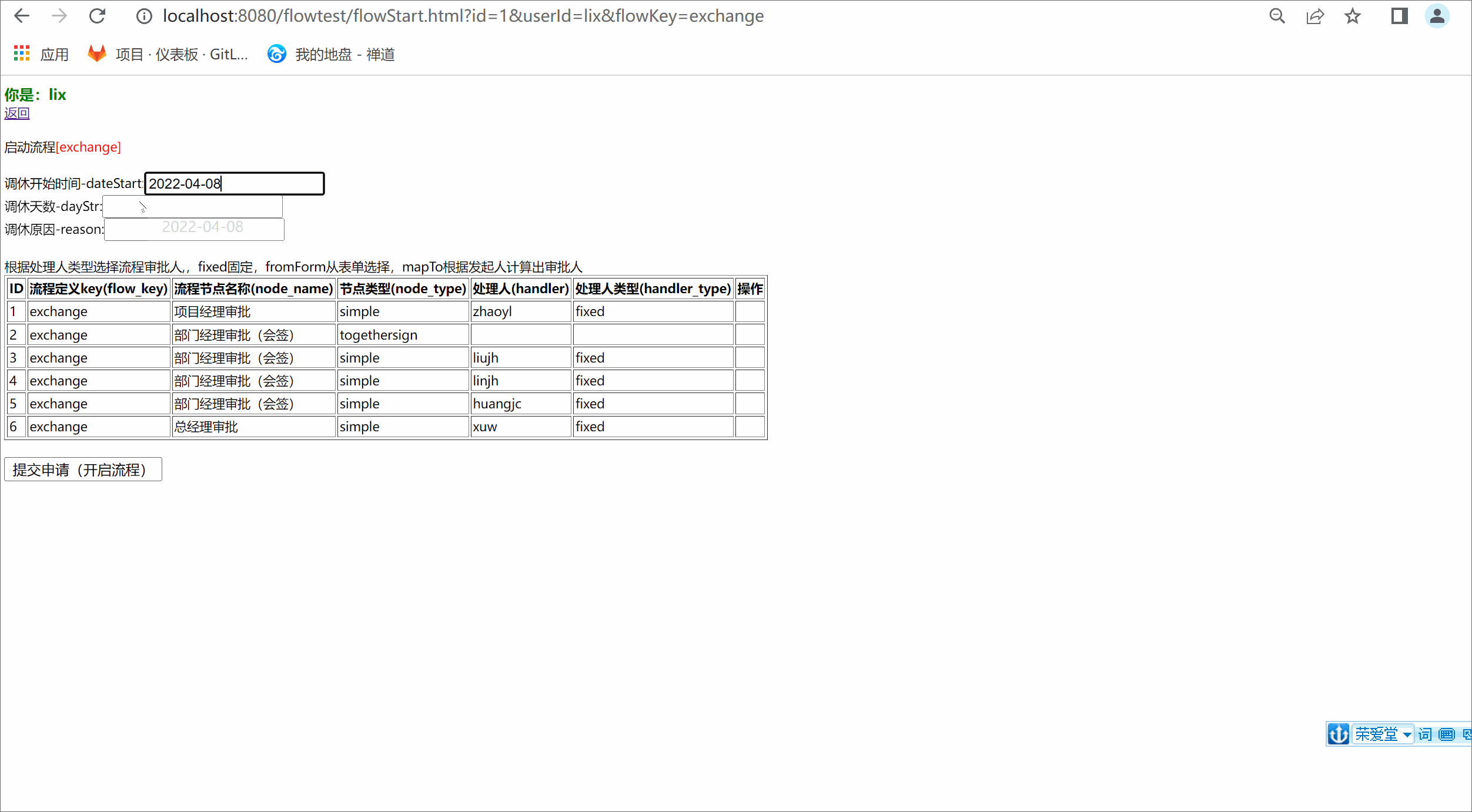

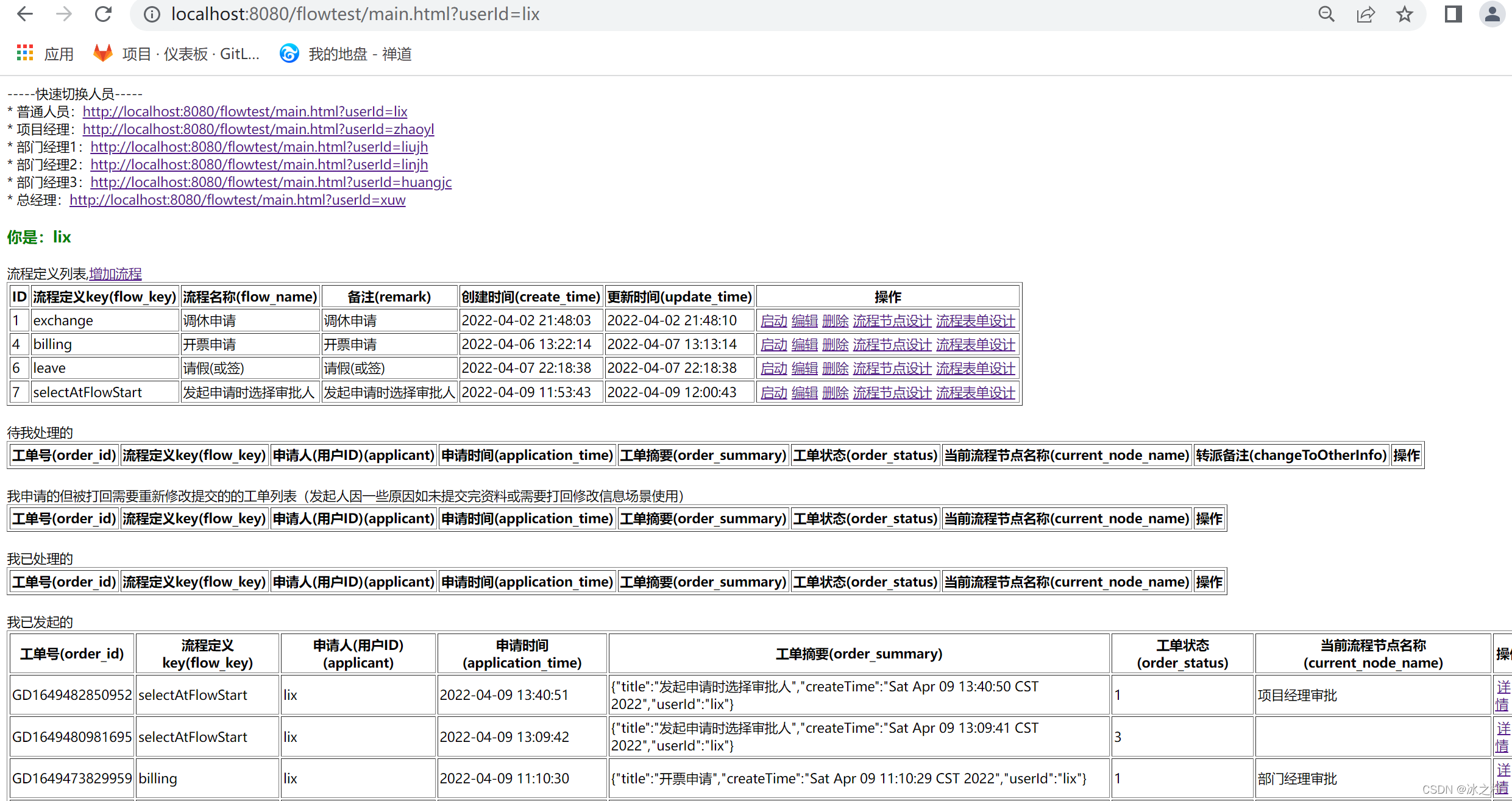

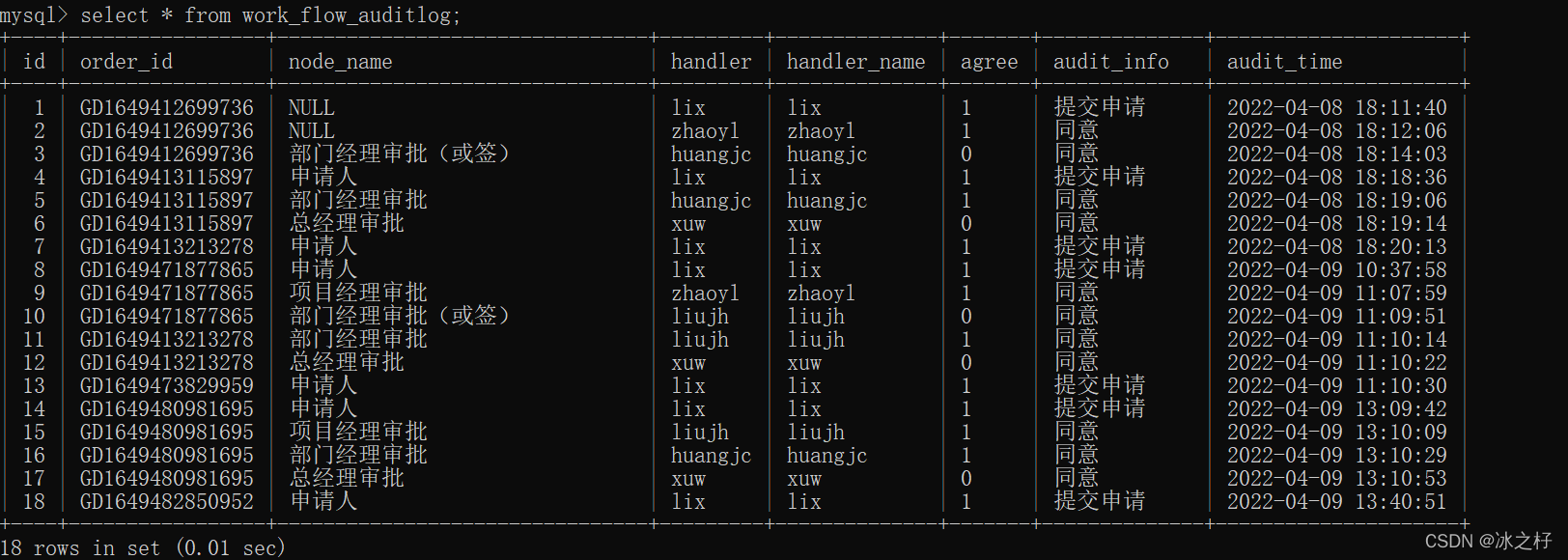

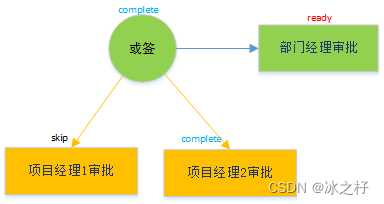

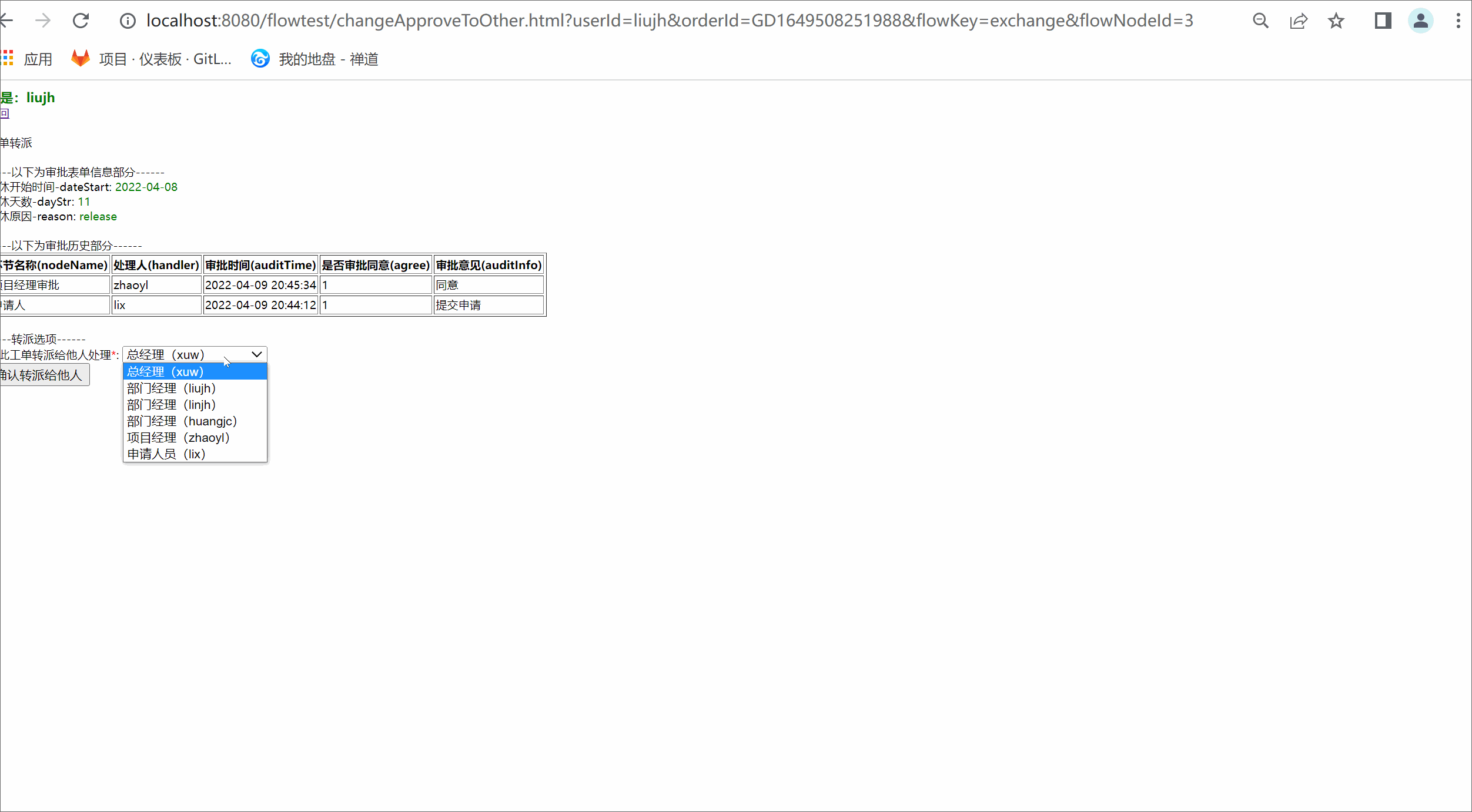

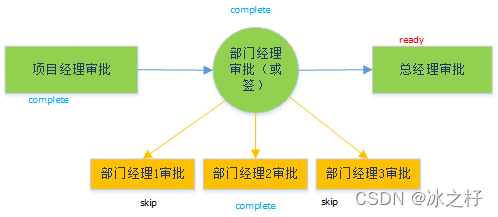

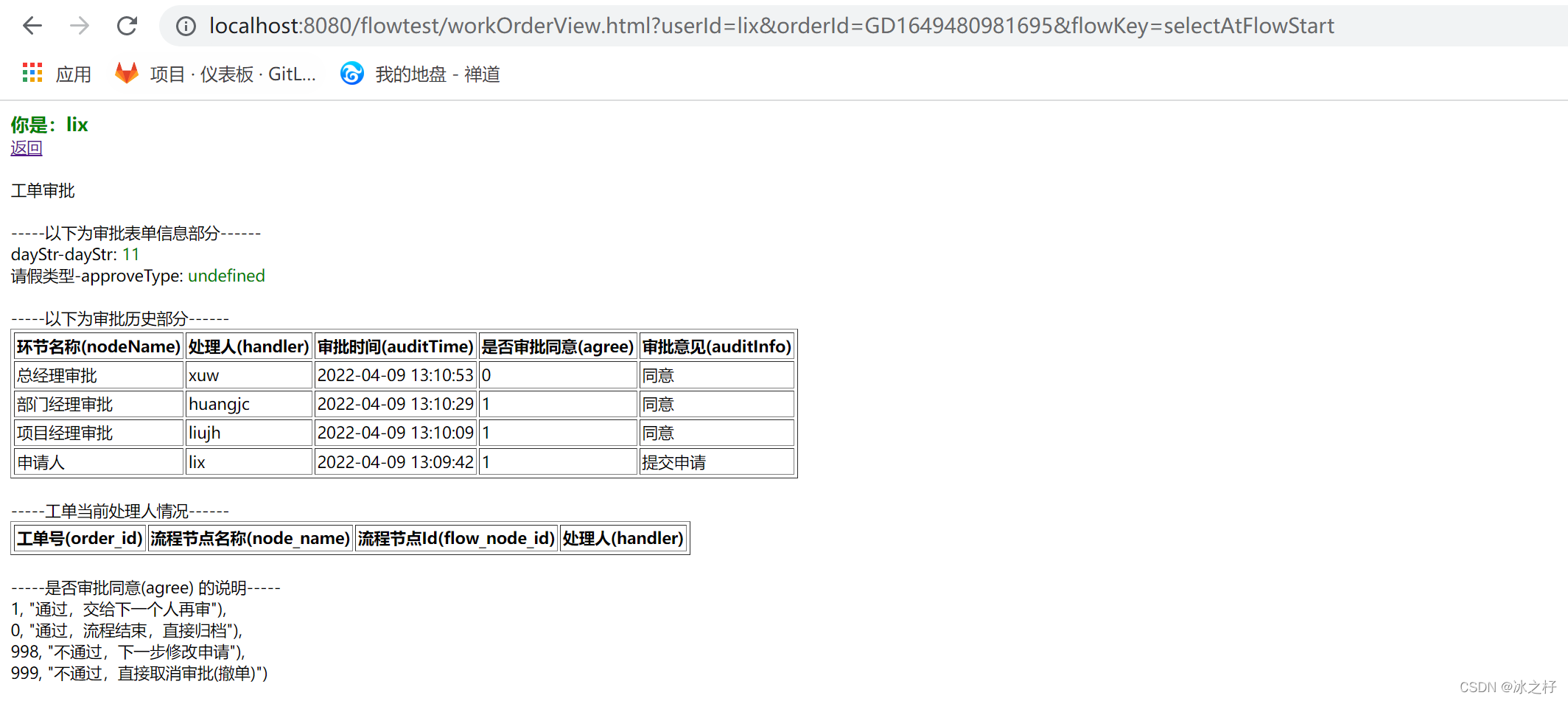

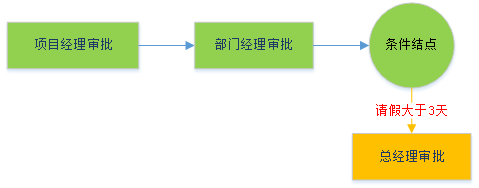

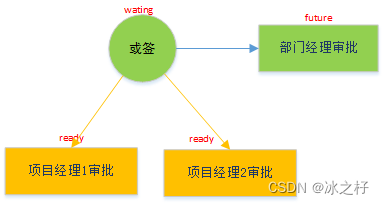

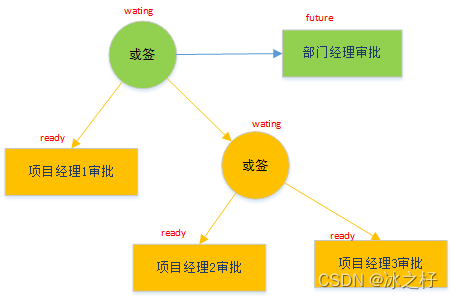

# 一、工作流设计思路学习 虽然有开源的activiti、flowable等工作流可现成使用，但一直有个想法想自己通过数据库实现一套自己的工作流，直到看到了这篇文章 [老大要我开发一个简单的工作流引擎](https://blog.csdn.net/java_mindmap/article/details/115804747) 觉得很符合，借空闲时间将此文的一些内容梳理并通过数据库实现了一遍（有部分思路及内容抄自上面的链接文章），详计如下： `首先设计了以下的角色，后面的内容都是基于以下角色来的` ``` 普通人员：lix 项目经理：zhaoyl 部门经理：liujh 部门经理：linjh 部门经理：huangjc 总经理：xuw ``` ## 1.顺序流 `先实现最简单的顺序流` 比如请假流程如：申请人发起申请->项目经理审批->部门经理审批->总经理审批->结束 ![在这里插入图片描述](https://img-blog.csdnimg.cn/a85a2e9823674be197cf14d2369a064c.png) ## 2.会签的支持 `比如上面的部门经理审批，可能有三个部门经理，需要三个部门经理都同意才算通过，设计如下` ![在这里插入图片描述](https://img-blog.csdnimg.cn/e5adeafe131f494399146b794785c2ab.png) 说明： >1.把节点分为两大类：简单节点(上图中长方形，黄色长方形和绿色长方形的都是)和复杂节点(上图中圆形) >2.绿色的部分为主流程，即如项目经理->部门经理会签->总经理审批 >3.每个简单节点里都有且仅有有一个审批人 >4.复杂节点包含若干个子节点 >5.会签节点: 会签节点激活后，所有的子节点都可以审批，当所有的子节点都审批完毕后，会签节点完成 >6.`绿色`主流程结点找不到下一个节点时，说明流程结束。 `节点状态设计以下:` ``` ready: 可以进行审批操作的简单节点是ready状态。 complete: 已经审批完成的节点状态。 future: 现在还没有走到的节点状态。 waiting: 只有复杂节点有该状态，表示在等待子节点审批 ``` 上面的完整的设计走一遍流程的状态变化如下： 1. `项目经理审批完成，流转到部门经理时，会签的复杂结点为waiting状态，三个子结点为ready状态，总经理审批结点未开始，因此为future状态` ![在这里插入图片描述](https://img-blog.csdnimg.cn/8bc1b91c11c648a182cc999c9640d209.png) 2. `部门经理有2个子结点审批完成时，会签的复杂结点仍为waiting状态，三个子结点有2个完completed状态，一个为ready状态，总经理审批结点未开始，因此仍为future状态` ![在这里插入图片描述](https://img-blog.csdnimg.cn/589c0beba1d24cc79d958513c615148b.png) 3. `部门经理全部审批完成时，会签的复杂结点改完complete状态，三个子结点，流转到总经理审批结点，因此变成ready状态` ![在这里插入图片描述](https://img-blog.csdnimg.cn/89f1c75e916840be99e37c9c3934235f.png) 4.`总经理审批完成后，绿色主流程结点找不到下一个结点了，说明流程结束。` ## 2.或签的支持 `或签：即比如上面的部门经理审批，可能有三个部门经理，任意一个个部门经理同意，就算部门经理节点审批通过，设计和会签一样，只是节点状态有点不一样` ![在这里插入图片描述](https://img-blog.csdnimg.cn/bd33f5d3856f4cfda3c282a1fdf9cd9e.png) 补充说明： >1.其他的和会签的说明一样 >2.或签节点: 或签节点激活后，所有的子节点都可以审批，当任意的或签子节点都审批完毕后，或签节点就算完成 >3.同样，`绿色`主流程结点找不到下一个节点时，说明流程结束。 >4.`或签结点的子结点的状态，加入新状态 skip` >5.当或签结点的子节点状态有一个为`complete`时，其它兄弟节点及其子节点的状态被置为`skip`(因为或签只要一个完成就可) 上面的走一遍流程的状态变化如下： 1.` 流转到会签结点时：` ![在这里插入图片描述](https://img-blog.csdnimg.cn/868416da9e33468eba56d9dfa1ed310a.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_19,color_FFFFFF,t_70,g_se,x_16) 2.` 任意一个部门经理审批完成，本主结点完成` ![在这里插入图片描述](https://img-blog.csdnimg.cn/1b00804cb0db4a70b29e85488c85f681.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_19,color_FFFFFF,t_70,g_se,x_16) 3.` 总经理审批完成后，绿色主流程结点找不到下一个结点了，流程结束。` ## 3.嵌套的支持 `比如会签节点里有个或签节点，或签里面又有会签，基于无限的树状结构已经算是支持` ![在这里插入图片描述](https://img-blog.csdnimg.cn/809c7fefa0364699a1cdcee913f36dad.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_19,color_FFFFFF,t_70,g_se,x_16) ## 4.条件结点 `条件节点类似或签结点，也是满足其中的一个结点审批完成就整个结点审批完成，比如` ![在这里插入图片描述](https://img-blog.csdnimg.cn/33ce65d58469438ea77ffacb886cbca1.png) `请假天数小于3天，部门经理审批，然后流程结束` `请假天数大于3天，总经理审批，然后流程结束` 如上，如果部门经理一定需要审批，可以这样： ![在这里插入图片描述](https://img-blog.csdnimg.cn/4e308107cb21441fbc9bae9a4c75240b.png) `条件结点，如果满足请假大于3天，则需要执行总经理审批，否则，条件结点就直接结束，条件结点结束后，由于找不到下一个主流程上的结点，因为流程结束。` ## 5.审批人的处理 `审批人需要支持配置：可以流程设计时写死，也可能可以从表单中选择下一个审批人，还有根据发起人不同选择不同的审批人。` 因此设计了处理人有三种类型： `FIXED("固定", "fixed"),` `FROMFORM("从表单选择", "fromForm"),` `MAPTO("根据发起人计算", "mapTo"),` ## 6.驳回上一主节点的支持 `需要支持驳回，考虑如下：` >1.将当前正常执行审批的主流程结点及子结点全部变回为future状态 >2.反向找到上一个主流程节点，将上一个主流程节点的流程状态改成`waiting或ready`即可 详细说明如下： 1. 比如现在到了总经理审批环节，认为流程有问题，当前状态如下： ![在这里插入图片描述](https://img-blog.csdnimg.cn/e4e1849135d142879526d5ac228bf909.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_19,color_FFFFFF,t_70,g_se,x_16) 2. 总经理进行驳回后，总经理节点的状态为future,上一环节的部门经理审批变成`waiting或ready`： ![在这里插入图片描述](https://img-blog.csdnimg.cn/e48f7a2ef3f1416f9c20d5dbf4d8ed8b.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_19,color_FFFFFF,t_70,g_se,x_16) ## 6.驳回到发起人重新修改 `与驳回到上一结点的重复操作，不断递归驳回即可，直到驳回到发起人为止` ## 7.转派的支持 `有时需要将本处理的任务转派给别人进行处理，这个需求，通过动态构造或签结点即可， 即将本来的结点修改成或签结点，然后将原来的结点，加上代理人构成的节点，挂到或签结点下` 1.`比如项目经理审批环节，项目经理1希望将任务转派给项目经理2处理，转派之前如下:` ![在这里插入图片描述](https://img-blog.csdnimg.cn/7e6141786a1b4a3e9021fb29f96ace31.png) 2. `转派之后:` ![在这里插入图片描述](https://img-blog.csdnimg.cn/567ce96c074c485c83c425af7d7a0841.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_15,color_FFFFFF,t_70,g_se,x_16) 3. `转派人审批完成后，流转到部门经理审批环节，完成转派:` ![在这里插入图片描述](https://img-blog.csdnimg.cn/72c063daa95f482c945867526278e3d5.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_15,color_FFFFFF,t_70,g_se,x_16) `另外，可以进行多次转派，比如项目经理2还可以转派给项目经理3：` ![在这里插入图片描述](https://img-blog.csdnimg.cn/6a643bea98aa4186bf9b5664120a38de.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_18,color_FFFFFF,t_70,g_se,x_16) `特别注意：` `转派操作的节点需要是ready状态，不能是其他状态，因为只有ready状态的结点才流转到了当前的操作用户` ## 8.取消转派 `转派后悔了，需要进行转派的取消，即转派的反操作，恢复即可，如：` 1. 取消转派前 ![在这里插入图片描述](https://img-blog.csdnimg.cn/647abf31334c49c282ba5166e06d6582.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_15,color_FFFFFF,t_70,g_se,x_16) 2. 取消转派后 ![在这里插入图片描述](https://img-blog.csdnimg.cn/7e6141786a1b4a3e9021fb29f96ace31.png) `特别注意：` `取消转派操作的节点需要是ready状态，不能是其他状态，因为只有ready状态的结点才流转到了当前的操作用户` ## 9.抄送的支持 `抄送的支持较简单，只要在流程结束时将工单和抄送人员关联起来即可` # 二、数据库设计说明（mysql） 基于以上的设计思路，我做了以下的数据库设计建表。 ```c work_flow work_flow_nodes work_flow_run_nodes work_flow_run_handler work_flow_auditlog work_flow_form_field work_flow_run_success_send work_order ``` ## 1 `work_flow(工作流程定义表)` ```c DROP TABLE IF EXISTS `work_flow`; CREATE TABLE `work_flow` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `flow_key` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '流程定义key', `flow_name` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '流程名称', `remark` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '备注', `create_time` datetime(0) NULL DEFAULT CURRENT_TIMESTAMP(0) COMMENT '创建时间', `update_time` datetime(0) NULL DEFAULT CURRENT_TIMESTAMP(0) ON UPDATE CURRENT_TIMESTAMP(0) COMMENT '更新时间', PRIMARY KEY (`id`) USING BTREE ) ENGINE = InnoDB AUTO_INCREMENT = 8 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic; ``` 数据示例: ```c mysql> select * from work_flow; +----+-------------------+--------------------------------+--------------------------------+---------------------+---------------------+ | id | flow_key | flow_name | remark | create_time | update_time | +----+-------------------+--------------------------------+--------------------------------+---------------------+---------------------+ | 1 | exchange | 调休申请 | 调休申请 | 2022-04-02 21:48:03 | 2022-04-02 21:48:10 | | 4 | billing | 开票申请 | 开票申请 | 2022-04-06 13:22:14 | 2022-04-07 13:13:14 | | 6 | leave | 请假(或签) | 请假(或签) | 2022-04-07 22:18:38 | 2022-04-07 22:18:38 | | 7 | selectAtFlowStart | 发起申请时选择审批人 | 发起申请时选择审批人 | 2022-04-09 11:53:43 | 2022-04-09 12:00:43 | +----+-------------------+--------------------------------+--------------------------------+---------------------+---------------------+ 4 rows in set (0.00 sec) ``` ## 2 `work_flow_nodes(工作流程节点定义表)` 记录流程下有哪些任务节点，一条work_flow记录会有多个work_flow_nodes ```c CREATE TABLE `work_flow_nodes` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `flow_key` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '流程定义key', `node_name` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '流程节点名称', `node_type` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT 'simple简单结点，togethersign会签，orsign或签，conditionsign条件结点', `parent_node_id` int(11) NULL DEFAULT 0 COMMENT '父节点Id，为0的为主要流程节点', `node_order` int(11) NULL DEFAULT 0 COMMENT '节点顺序，从1开始，中间不能间隔，只有父节点Id为0的才有可能值不为0.', `handler` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '处理人,处理人类型为固定时，此字段有值', `handler_type` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '处理人类型，fixed固定，fromForm从表单选择，mapTo根据发起人计算出审批人', `remark` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '备注', `page_order` int(11) NULL DEFAULT 0 COMMENT '页面排序号，用于页面显示排序', PRIMARY KEY (`id`) USING BTREE ) ENGINE = InnoDB AUTO_INCREMENT = 19 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic; ``` 记录示例： ![在这里插入图片描述](https://img-blog.csdnimg.cn/e357918050354b4087560e973f4cfa24.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_20,color_FFFFFF,t_70,g_se,x_16) ## 3 `work_flow_run_nodes(运行时的工作流程节点数据表)` 流程启动时，程序通过启动流程，将work_flow_nodes表中的记录复制一份到work_flow_run_nodes表，然后后续的工作流转通过修改work_flow_run_nodes表的各节点的状态来进行流转，比如改成waiting状态，ready状态，complete状态等。 ```c CREATE TABLE `work_flow_run_nodes` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `order_id` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '工单号', `flow_node_id` int(11) NULL DEFAULT NULL COMMENT '流程节点Id', `flow_key` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '流程定义key', `node_name` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '流程节点名称', `node_type` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT 'simple简单结点，togethersign会签，orsign或签，conditionsign条件结点', `parent_node_id` int(11) NULL DEFAULT NULL COMMENT '父节点Id，为0的为主要流程节点', `node_order` int(11) NULL DEFAULT NULL COMMENT '节点顺序，从1开始，中间不能间隔，只有父节点Id为0的才有可能值不为0.', `node_status` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT 'ready已准备好处理中，complete完成,waiting等待（复杂结点才有）,skip略过不处理的，future未走到的', `handler` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '此字段有值', `handler_type` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '处理人类型，fixed固定，fromForm从表单选择，mapTo根据发起人计算出审批人', `remark` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '备注', PRIMARY KEY (`id`) USING BTREE ) ENGINE = InnoDB AUTO_INCREMENT = 51 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic; ``` 数据示例： ![在这里插入图片描述](https://img-blog.csdnimg.cn/4c42dc4cc8e149949e66ba60b0ec293a.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_20,color_FFFFFF,t_70,g_se,x_16) ## 4 `work_flow_run_handler(工单审批人记录表)` 此表记录工单被哪些人员审批过，会去重处理，用于查询`我审批过的工单`，比如工单id如GD1649412699736的工单，有部门经理审批和总经理审批环节，比如作了转派操作，部门经理liujh将部门经理的审批任务转派给了总经理审批，那最后总经理除了审批部门经理的节点外，还会审批总经理节点，因为会产生两次审批，为了在查询`我审批过的工单`时方便查询，设计此表进行去重处理，在界面上查询时就可以直接查了。 ```c CREATE TABLE `work_flow_run_handler` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `order_id` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '工单号', `handler` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '审批人用户名', `handler_name` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '审批人名称', PRIMARY KEY (`id`) USING BTREE ) ENGINE = InnoDB AUTO_INCREMENT = 12 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic; ``` 数据示例： ```c mysql> select * from work_flow_run_handler; +----+-----------------+---------+--------------+ | id | order_id | handler | handler_name | +----+-----------------+---------+--------------+ | 1 | GD1649412699736 | zhaoyl | zhaoyl | | 2 | GD1649412699736 | huangjc | huangjc | | 3 | GD1649413115897 | huangjc | huangjc | | 4 | GD1649413115897 | xuw | xuw | | 5 | GD1649471877865 | zhaoyl | zhaoyl | | 6 | GD1649471877865 | liujh | liujh | | 7 | GD1649413213278 | liujh | liujh | | 8 | GD1649413213278 | xuw | xuw | | 9 | GD1649480981695 | liujh | liujh | | 10 | GD1649480981695 | huangjc | huangjc | | 11 | GD1649480981695 | xuw | xuw | +----+-----------------+---------+--------------+ 11 rows in set (0.00 sec) ``` ## 5 `work_flow_auditlog(审批历史表)` 此表用于查询工单的所有审批历史记录，审批人每执行一次审批，记录一条记录在审批历史记录表。 ```c CREATE TABLE `work_flow_auditlog` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `order_id` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '工单号', `node_name` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '环节主流程节点名称', `handler` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '审批人用户名', `handler_name` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '审批人名称', `agree` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '是否审批通过，1通过,999不通过', `audit_info` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '审批意见', `audit_time` datetime(0) NULL DEFAULT NULL COMMENT '审批时间', PRIMARY KEY (`id`) USING BTREE ) ENGINE = InnoDB AUTO_INCREMENT = 19 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic; ``` 数据示例： ![在这里插入图片描述](https://img-blog.csdnimg.cn/733df1c5c5484550812318faf392ffbd.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_20,color_FFFFFF,t_70,g_se,x_16) ## 6.`work_flow_form_field工单动态表单表` 每个流程可能使用的字段，展示的数据不一样，通过此表记录每种流程有哪些字段信息。 ```c CREATE TABLE `work_flow_form_field` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `flow_key` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '流程定义key', `field_name` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '字段名称', `field_cname` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '字段中文', `field_type` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '字段类型,text,select', `default_value` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT '' COMMENT '默认值', `other_info` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT '' COMMENT '补充信息，如下拉列表静态数据配置，其他信息等', `field_order` int(11) NULL DEFAULT NULL COMMENT '序号', PRIMARY KEY (`id`) USING BTREE ) ENGINE = InnoDB AUTO_INCREMENT = 17 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic; ``` ![在这里插入图片描述](https://img-blog.csdnimg.cn/d46e47089f304cbc98b12d3d6d7dd451.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_20,color_FFFFFF,t_70,g_se,x_16) ## 7.`work_order工单表` 每发一个流程，就会在work_order表中产生一条记录 ```c CREATE TABLE `work_order` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `order_id` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '工单号', `flow_key` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '流程定义key', `subject_id` int(11) NULL DEFAULT NULL COMMENT '工单所属主体的ID', `subject_type` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '工单所属主体的类型', `applicant` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '申请人(用户ID)', `application_time` datetime(0) NULL DEFAULT NULL COMMENT '申请时间', `order_summary` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '工单摘要/审批摘要', `order_status` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '工单状态', `reason` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '提工单原因', `form_data` text CHARACTER SET utf8 COLLATE utf8_general_ci NULL COMMENT '工单可变字段数据,json文本存储', `current_node_name` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '当前流程节点名称', `remark` varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '备注', `create_user` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '创建人员', `create_time` datetime(0) NULL DEFAULT CURRENT_TIMESTAMP(0) COMMENT '创建时间', `update_user` varchar(100) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '更新人员', `update_time` datetime(0) NULL DEFAULT CURRENT_TIMESTAMP(0) ON UPDATE CURRENT_TIMESTAMP(0) COMMENT '更新时间', PRIMARY KEY (`id`) USING BTREE, UNIQUE INDEX `order_id`(`order_id`) USING BTREE ) ENGINE = InnoDB AUTO_INCREMENT = 11 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic; ``` ![在这里插入图片描述](https://img-blog.csdnimg.cn/0392a55c63754c7d99c729c9d7de3a74.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_20,color_FFFFFF,t_70,g_se,x_16) ## 8.`work_flow_run_success_send审批结束抄送人员记录表` 如果要实现抄送，设计了这个抄送人员表，可以在流程结束后，将抄送人员插入此记录，同时与work_order表关联查询，可获取`抄送给我的工单列表` ```c CREATE TABLE `work_flow_run_success_send` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `order_id` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '工单号', `sender` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '抄送人用户名', `sender_name` varchar(50) CHARACTER SET utf8 COLLATE utf8_general_ci NOT NULL COMMENT '抄送人名称', PRIMARY KEY (`id`) USING BTREE ) ENGINE = InnoDB AUTO_INCREMENT = 1 CHARACTER SET = utf8 COLLATE = utf8_general_ci ROW_FORMAT = Dynamic; ``` # 三、实现过程部分代码说明 设计了数据库之后，通过springboot+jquery+html实现以上的基于数据库的工作流程，前端代码不太会写样式，只是通过jquery做了下流转的代码测试，正式环境可由前端工程师调试完善。 ## 1.controller层 ```c WorkFlowAuditlogController：审批历史控制类 WorkFlowController：工作流程定义控制类 WorkFlowFormFieldController：动态工作流表单控制器 WorkFlowNodesController：工作流程节点定义控制类 WorkFlowRunNodesController：工作流程节点动态数据控制类 WorkOrderController：像启动流程，审批，转派，取消转派，退回等在这个接口中。 ``` ## 2.service层 ```c IWorkOrderService：核心的类之1，主要的工作流转的封装在这个类实现1 IWorkFlowService：核心的类之2，主要的工作流转的封装在这个类实现2 其他Service类基本上负责增删改查 ``` ## 3.enums 定义了一些枚举辅助进行工作流转，如： `HandlerTypeEnum:`审批人类型枚举类 ```c FIXED("固定", "fixed"), FROMFORM("从表单选择", "fromForm"), MAPTO("根据发起人计算", "mapTo"), ``` `NodeStatusEnum:`节点状态枚举 ```c READY("已准备", "ready"), COMPLETE("已完成", "complete"), WAITING("等待中", "waiting"), SKIP("已略过", "skip"), FUTURE("未走到", "future"), ``` `NodeTypeEnum:`节点类型枚举 ```c SIMPLE("简单结点", "simple"), TOGETHERSIGN("会签结点", "togethersign"), ORSIGN("或签结点", "orsign"), ``` `OrderStatusEnum`:工单状态枚举 ```c WAIT_FOR_VERIFY("待审批", "1"), WAIT_FOR_HANDLE("待处理", "2"), FINISHED("已归档", "3"), WAIT_FOR_UPDATE("待修改", "4"), INVALIDED("已作废", "5"), CANCELED("已撤单", "6"), ``` `TaskResultEnum`:审批结果的枚举 ```c EXAM_AND_APPROVE_PASS_TO_NEXT(1, "通过，交给下一个人再审"), EXAM_AND_APPROVE_PASS_TO_END(0, "通过，流程结束，直接归档"), EXAM_AND_APPROVE_REJECT_TO_PRE(997, "不通过，下一步打回到上一个环节"), EXAM_AND_APPROVE_REJECT_TO_MODIFICATION(998, "不通过，下一步修改申请"), EXAM_AND_APPROVE_REJECT_TO_CANCEL(999, "不通过，直接取消审批(撤单)") ``` ## 4.listener `cn.gzsendi.modules.workflow.listener.CommonFlowTaskListener` `cn.gzsendi.modules.workflow.listener.DelegateTaskListener`:代理任务监听器接口,可以通过实现自己的DelegateTaskListener进行监听器扩展 >流程审批结束后，将调用CommonFlowTaskListener的notify方法，此方法再通过spring上下文查找所有的DelegateTaskListener，比如cn.gzsendi.modules.workflow.listener.MyDelegateTaskListener，然后在满足validate方法返回true的情况下，执行一些自定义的业务代码，可以靠这些监听器实现来做一些如审批通过后的通知，如短信，邮件，钉钉，微信通知等操作。 `如以下为一个实现的listener示例测试:` ```c package cn.gzsendi.modules.workflow.listener; import java.util.Map; import org.slf4j.Logger; import org.slf4j.LoggerFactory; import org.springframework.stereotype.Component; import cn.gzsendi.modules.framework.utils.JsonUtil; import cn.gzsendi.modules.workflow.enums.OrderStatusEnum; @Component public class MyDelegateTaskListener implements DelegateTaskListener{ protected final Logger logger = LoggerFactory.getLogger(MyDelegateTaskListener.class); /** * 检验当前任务监听器实现类是否需要执行 */ public boolean validate(String orderId,Map variables) { //流程结束时进行监听器的执行 String orderStatus = variables.get("orderStatus").toString(); if(OrderStatusEnum.FINISHED.getValue().equals(orderStatus)){ return true; } return false; } @Override public void doTaskNotify(String orderId, Map variables) { logger.info("----------这里写自己想要实现的代码，做后续的自定义业务逻辑-----------"); logger.info(JsonUtil.toJSONString(variables)); } } ``` # 四、一些测试效果截图或gif图片 ## 1.主页面 ![在这里插入图片描述](https://img-blog.csdnimg.cn/8421400068c845c282571a4346da08e7.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_20,color_FFFFFF,t_70,g_se,x_16) ## 2.流程设计 ![在这里插入图片描述](https://img-blog.csdnimg.cn/daaee94f85ed4ff99da8567ee62ba2fb.gif) ## 3.流程表单设计 ![在这里插入图片描述](https://img-blog.csdnimg.cn/1e8e9eb21bd54aa4a7a12b5618a84992.gif) ## 4.查看工单审批的详情 ![在这里插入图片描述](https://img-blog.csdnimg.cn/b441149738504744952555e34ec4029c.png?x-oss-process=image/watermark,type_d3F5LXplbmhlaQ,shadow_50,text_Q1NETiBA5Yaw5LmL5p2N,size_20,color_FFFFFF,t_70,g_se,x_16) ## 5.发起流程 ![在这里插入图片描述](https://img-blog.csdnimg.cn/a9f08139d4e94d89ac5def11871b5716.gif) ## 6.审批人审核 ![在这里插入图片描述](https://img-blog.csdnimg.cn/2537e436c2364117a02bf9b2c033522f.gif) ## 7.转派效果 ![在这里插入图片描述](https://img-blog.csdnimg.cn/d503b3ac67ed442b93243c5392164574.gif) # 五、附代码下载 ``` github: https://github.com/jxlhljh/springbootdbflowtest.git gitee : https://gitee.com/jxlhljh/springbootdbflowtest.git ```
