### 1. 介绍

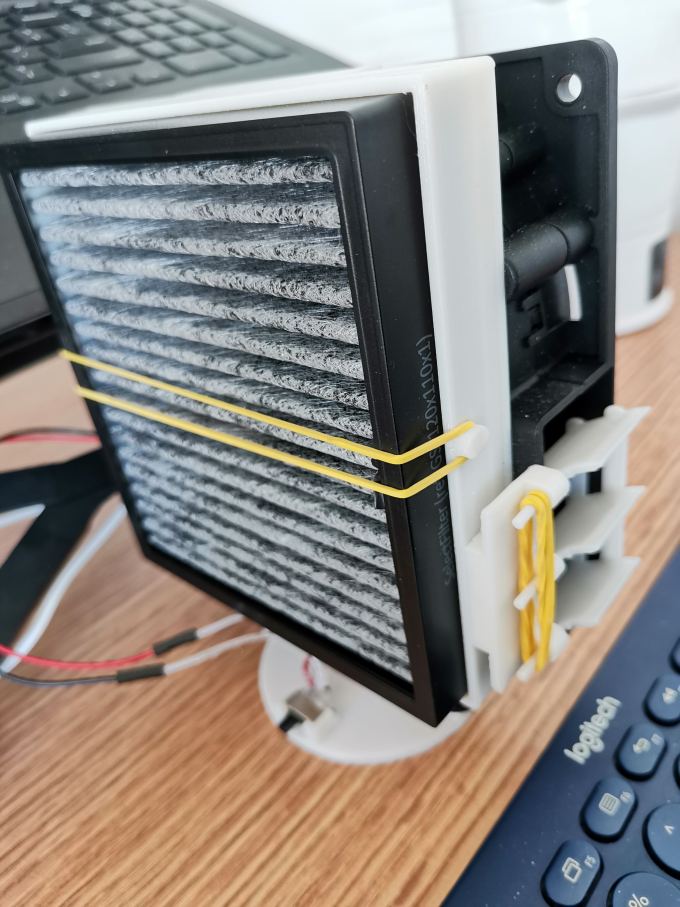

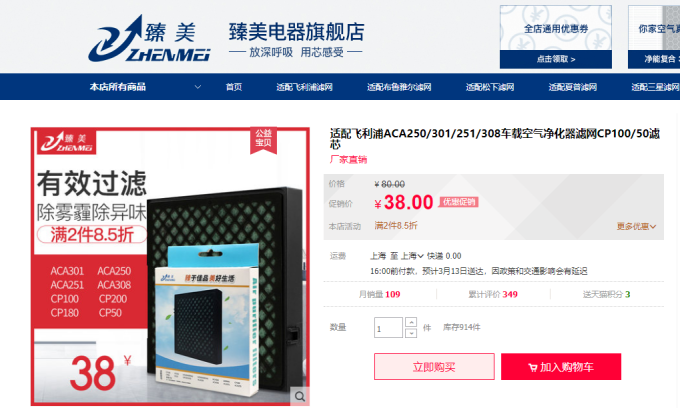

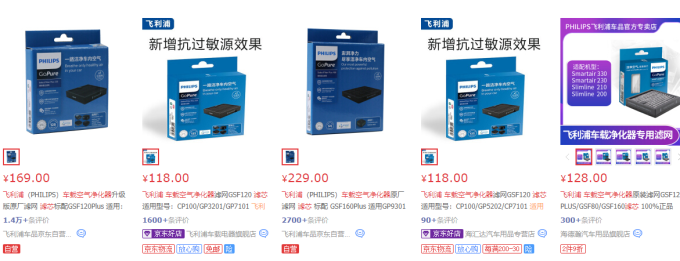

本项目用于解决桌面个人空气净化问题，滤芯可以适配飞利浦原装车载空净滤芯，也可以用其他厂家的滤芯。
介绍视频：[200元DIY一个桌面空气净化器](https://www.bilibili.com/video/BV1F54y1r7jH)、[YouTube](https://www.youtube.com/watch?v=WGtTu895fMU)
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/js1.jpg?x-oss-process=image/resize,m_lfit,w_680)
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/js2.png?x-oss-process=image/resize,m_lfit,w_680)
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/js3.png?x-oss-process=image/resize,m_lfit,w_680)

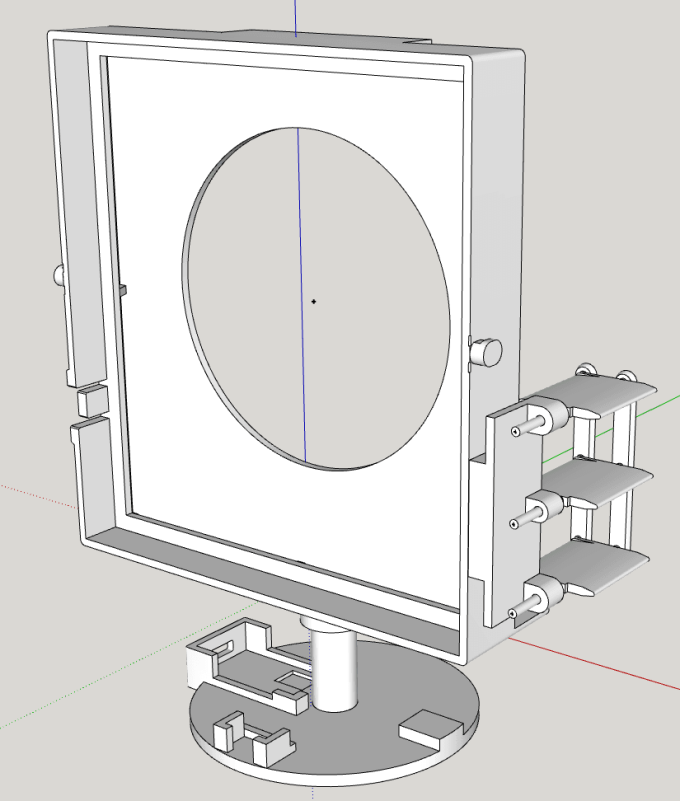

模型采用SketchUp制作
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/js4.png?x-oss-process=image/resize,m_lfit,w_680)

### 2. 准备
1. DC-DC升压模块![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/zb1.png?x-oss-process=image/resize,m_lfit,w_180)
2. 50kΩ 拨盘齿轮电位器![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/zb2.png?x-oss-process=image/resize,m_lfit,w_180)
3. 50kΩ 电阻![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/zb3.png?x-oss-process=image/resize,m_lfit,w_180)
4. 50kΩ 3296W电位器![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/zb4.png?x-oss-process=image/resize,m_lfit,w_180)

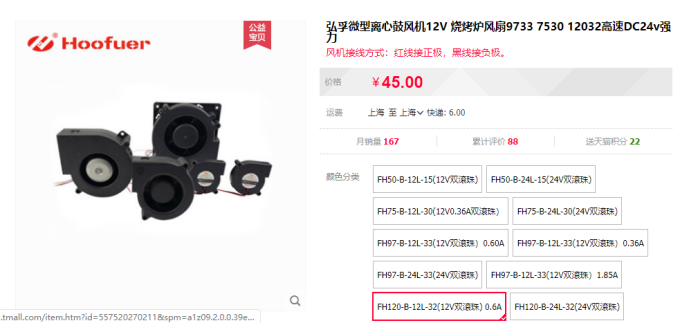

5. 12CM 鼓风机（9W以内），烈推荐弘孚，10w电源能满载运行，并且风力很大
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/zb5.png?x-oss-process=image/resize,m_lfit,w_680)
6. 拨动开关SS12d00G4
7. 橡皮筋一根、AD119胶水，接线若干
8. 尖形锉刀（磨头），3D打印出来的模型不是很精确需要打磨，建议买锉刀套装。

### 3. 主板焊接

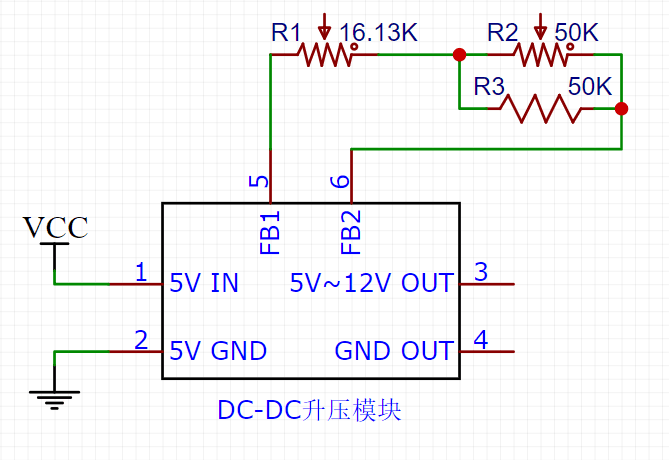

主板原理图：
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/ylt.png?x-oss-process=image/resize,m_lfit,w_680)

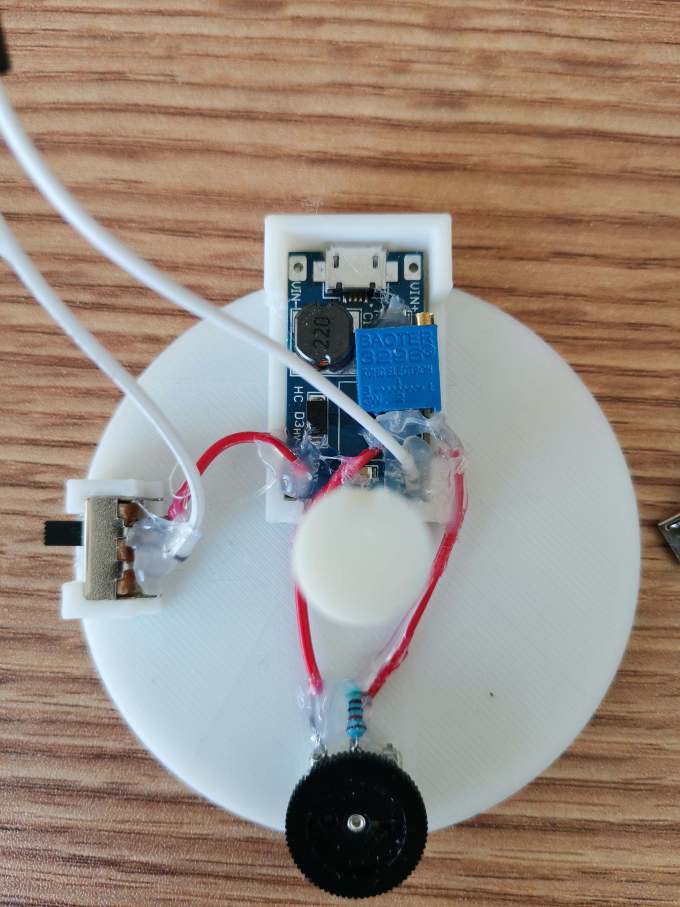

1. 将DC-DC 升压模块上的 3296W电位器取下
2. 将拨盘齿轮电位器(R2) 和 电阻(R3) 并联
3. 然后再将齿轮电位器和 3296W电位器(R1) 串联
4. 再将新的电位器焊接上 DC-DC升压模块（注意！！！一定要焊接上才能通电测试，否则有可能烧坏升压芯片）
5. 电位器电阻越大，输出的电压越高，一般最高电压调到11V左右。
![](https://kukela-images.oss-cn-shanghai.aliyuncs.com/zmjh/hj5.jpg?x-oss-process=image/resize,m_lfit,w_680)
