# 使用云台相机进行实时对象跟踪（肤色追踪实验）

IPC摄像头将跟踪对象保持在视频的中心。


![](https://files.mdnice.com/user/17442/43645974-3339-4f8f-86e8-12b40390b3cb.png)

# 硬件


![](https://files.mdnice.com/user/17442/4a13df62-8862-436a-98fe-6a683bd3adf8.png)



<center>FPGA Zybo</center>
![](https://files.mdnice.com/user/17442/f033b735-5af5-48b2-a4b1-39872674f6fe.png)

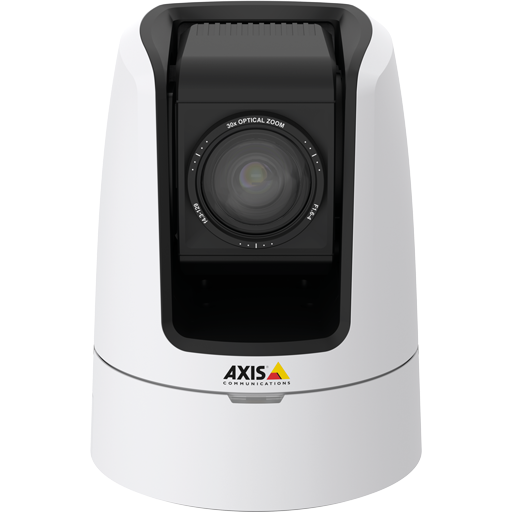

<center>AXIS V5915 50HZ PTZ</center>
# 介绍

对象跟踪是在视频序列的每个连续帧中寻找感兴趣的区域，在许多应用中都很有用，例如汽车行业、自动视频监控系统和手势识别。

该项目展示了使用 Zybo Z7-20 SoC 的 FPGA 加速跟踪算法。该系统还包含 AXIS V5915 PTZ 摄像机，通过与摄像机服务器的 TCP 连接而进行控制达到我们的目的。

# 肤色追踪

肤色识别是在YCbCr色彩空间中完成的，可以通过RGB像素乘以3x3转换矩阵来实现：

![](https://files.mdnice.com/user/17442/dc6da99c-a001-4d9b-88e2-216f1680a0e3.png)
转换后，可以创建肤色分类掩码，255 值表示像素被认为是皮肤。


![](https://files.mdnice.com/user/17442/bc8a3922-04a7-40f2-8fac-3f56cb20abfc.png)

Ta、Tb、Tc、Td 值是通过实验确定的。

分类后，可以计算皮肤区域的中心坐标：

![](https://files.mdnice.com/user/17442/f7dc7432-0956-478e-bd83-802839df4f47.png)

具体位置计算：

![](https://files.mdnice.com/user/17442/cdaf5e56-470e-4f27-92aa-814a26ddc6c7.png)

Im(i, j) 是 (i, j) 像素坐标的掩码值。

# 控制相机的位置

相机的服务器在 TCP 端口 80 上接受 HTTP 请求，其结构如下所示：

![](https://files.mdnice.com/user/17442/a8ff9aff-9e4a-4e0a-b0b2-665f26be1a32.png)


例如，如果我们想将相机绕垂直轴向右旋转 10 度，则应发送以下请求：

![](https://files.mdnice.com/user/17442/3b878507-3ff3-4306-abc4-426c03df54d1.png)

其他参数如下表所示：

![](https://files.mdnice.com/user/17442/b2e0e01d-df2d-487d-891c-b92d71471b2d.png)

# 系统架构设计

使用异构 Zynq-7000 SoC，可以将项目划分为两个子系统：在可编程逻辑中实现的肤色跟踪算法，负责计算跟踪对象位置并将其写入 AXI4 Lite 接口，以及负责从 AXI4 获取对象坐标的相机控制系统接口并通过 TCP 循环控制相机的速度。总图如图 1 所示。


![](https://files.mdnice.com/user/17442/22211536-04f3-4431-9e80-ae452cbd9b8a.png)

# PS端设计

使用了 Xilinx SDK自带的 TCP Client 示例项目的进行修改。主程序循环如图所示（详细见源码）。

![](https://files.mdnice.com/user/17442/790b5a34-f7ca-4251-8e99-9062b77b309a.png)


# PL端设计

顶块设计如图所示。




![](https://files.mdnice.com/user/17442/945033d9-1ee4-4163-9e6d-b818982990b1.png)

# 演示

![](https://gitee.com/openfpga/ddctracking/blob/master/image/jiance.gif)

![](https://gitee.com/openfpga/ddctracking/blob/master/image/yundong.gif)

# 参考来源

> https://github.com/mdanilow/ddctracking

# 使用

Step 1. 摄像头端设置（IP等）.

- Open project in Vivado.
- File > Launch SDK.
- camera control project is "clientboys"
- in line 64 of "main.c" define your camera's network location
- in file "tcp_perf_client.c", line 212, edit your camera's request structure

Step 2. Build project
Step 3. Generate bitstream in Vivado
Step 4. Click "Program FPGA" in SDK and then Run
